и ползуна В пренебречь. На рис. 170, а показана механическая система в начальном положении.

Найти -скорость груза / в конечном положении.


Решение. Применим теорему об изменении кинетической энергии CHCTCiMbi:

T-To = yAf + yA!,

где Та и 7-кинетическая энергия системы в начально.м и конечном положениях; y,Af -сумш работ внешних сил, приложенных к системе; >у4/- сумма работ внутренних сил системы.

Для рассматриваемых систем, состоящих из абсолютно твердых тел, соединенных нерастяжимыми нитями и стержнями,

1Л/ = 0.

Так как в начальном положении система находится в покое, то 70 = 0.



Следовательно, уравнение (1) принимает вид:

Т=УА. (2)

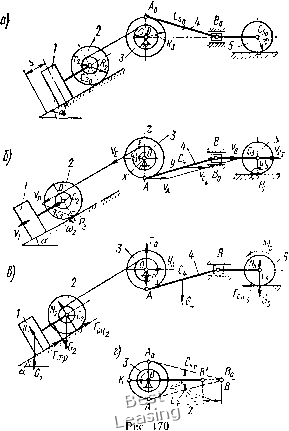

Кинетическая энергия рассматриваемой системы Т в конечном ее пOvoжeнин (рис. 170, б) равна сумме кинетических энергии тел /, 2, 3, 4, 5:

Т=Т, + Т,Т, + Т,-{-Т,. (3)

Кинетическая энергия груза /, движущегося поступательно,

T = m,vj2. (4)

Кинетическая энергия катка 2, соверша1ои1его плоское движение,

Г2 = /П2иС2/2 +/2;Ю1/2, (5)

где Uc2 -скорость центра тяжести С2 катка 2

vc2 = Vi, (6)

Jj-. -момент инерции катка 2 относительно его продольной центральной оси CaS

J2i = mSb (7)

«2 -угловая скорость катка 2.

Так как каток катится без скольжения, то мгновенный центр скоростей катка находится в точке Р- Поэтому

i02 = vc2/C2P2 = VjR2. (8)

Подставляя (6) -(8) в формулу (5), получаем

J2---2-+ -ЩГ- - -2 «г у1 4-Щ1 V,. (У)

Кинетическая энергия барабанов 3, вращающихся вокруг неподвижной оси Ох,

T, = J,xiol;2, (10)

где Узл -момент инерции барабанов 3 относительно их общей оси Ох:

/з* = ад„ (11)

ojj -угловая скорость барабанов 3\

Wj=-y/- -3- (12)

Скорость точки Е барабана равна скорости точки D катка, которую можно найти из соотношения:

а так как

Vc-i = Vy, /?2 = 2/-2, то 1о/У1 = 3/2.

Следовательно, ve = Vd = (3/2) у. (13)
