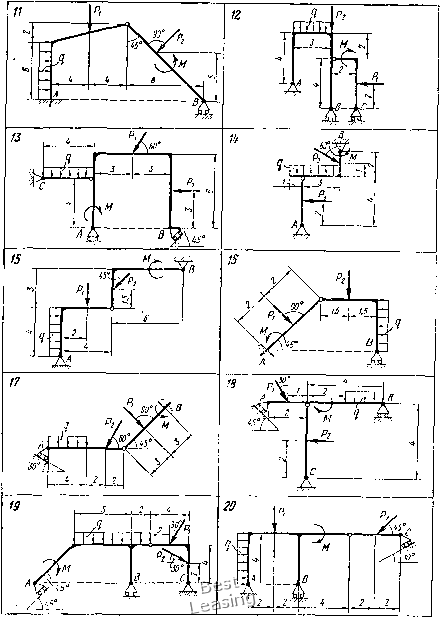

Сила упругости пружины пропорциональна ее деформации F = ch. Подставив в уравнение работ (1) выражения силы упругости и возможных перемещений точек системы, получим QbsQ - ch • {Ы/г.Гз cos 30°) • 6sq = 0; откуда , Q /-trs cos 30" 100-20-10-0,87 ,7. 71- - 5-40-50 - ™ Следовательно, пружина сжата на 1,74 см. Задание Д-14. Применение принципа возможных переме1цеппй к определению реакций опор составной конструкции Применяя принцип возможных перемещений, определить реакции опор составной конструкции. Схемы конструкций показаны на рис. 189-191, а необходимые для решения данные приведены в табл. 55. На рисунках все размеры указаны в метрах. Таблица 55
Помер иарианта (рис 189-191) 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Пример выполнения задания. Дано: составная рама (рис. 192); Я = 2; Р2 = 4кН; М=5кНм; =1,5кН/м. Определить реакции опор рамы. Решение. Заменим равномерно распределенную нагрузку сосредоточенной силой Q = -4= 1,5-4 = 6 кН, приложенной в середине загруженного участка. Найдем реакцию подвижной опоры А, для чего мысленно отбросим эту связь, заменив ее действие реакцией (рис. 193). Возможным перемещением левой части рамы является ее поворот вокруг шарнира С на угол бф, например, против вращения часовой стрелки; правая часть рамы останется неподвижной. Нагрузка
