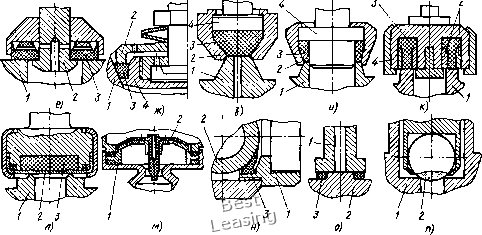

Рис. 7.10. Конструкции КУ с неметаллическими уплотнителями

риалу уплотнительного элемента подразделяют на металлопластмассовые и резинометаллические. Основные типы КУ с неметаллическими уплотнителями показаны на рис. 7.10.

КУ с фторопластовыми уплотнителями (см. рис. 7.10, а) широко применяют в трубопроводной арматуре. Фторопластовые уплотнительные элементы 3 в клапане 2 крепят механическим способом, завальцовкой или запрессовкой. КУ с механическим закреплением уплотнителя обычно применяют для герметизации рабочих сред при р 4,0 МПа и Dy < 100 мм. Для крепления фторопластовых уплотнителей в КУ с Dy 25 мм широко применяют заваль-цовку. Седла I чаще всего имеют прямоугольный профиль (см. рис. 7.10, а, г) но могут быть и другой конфигурации (рис. 7.10, б, в, д):

В шаровых кранах (см. рис. 7.10, н) для герметизации корпуса I и пробки 2 применяют уплотнительные кольца 5,

выполненные из фторопласта, резин, графитопластмассовых и других материалов.

Резиновые уплотнители широко применяют в многообразных конструкциях КУ (см. рис. 7.10, б-к). Крепление резиновых уплотнительных элементов 5 к клапанам 2 осуществляют вулканизацией, приклеиванием, завальцовкой или механическим способом. В последнее время все более широко применяют КУ с резиновыми уплотнителями закладного типа, которые более технологичны и экономичны (см. рис. 7.10, г -ж). Резиновый уплотнительный элемент 5 для клапанов с Dy < 6 мм выполняют в виде круглой шайбы (см. рис. 7.10,6), для клапанов с Dy > 6 мм - в виде кольца (см. рис. 7.10, в).

В целях повышения надежности герметизации применяют КУ, в которых под давлением рабочей среды обеспечивается самоуплотнение (см. рис. 7.10,е). Для этого в штоке 2 и уплотнительном

элементе 3 выполняют каналы для прохода среды, что повышает надежность контакта седла I и уплотнителя. В клапанах с большим Dy при небольшом давлении рабочей среды применяют КУ, конструкция которых показана на рис. 7.10, ж. Уплотнительный элемент 5 прижимается к клапану 4 крышкой 2 и контактирует с конической поверхностью седла I.

Для расширения диапазона давлений герметизируемых сред разработаны конструкции КУ, в которых резиновый элемент 3 расположен в закрытой полости, образованной седлом подвижной втулкой 2 и штоком 4, и находится в условиях всестороннего объемного сжатия (рис. 7.10,3, и). Аналогичные условия созданы для резинового элемента 3 с помощью седла 1, клапана 4 и двух подвижных втулок 2 (см. рис. 7.10, к). Создание условий всестороннего объемного сжатия в резиновом уплотнителе повышает их прочность и позволяет применять такие КУ при р < 40 МПа.

Недостатками резиновых уплотнителей, ограничивающими область их применения в КУ, являются недостаточная стойкость в агрессивных средах и адгезионное взаимодействие с седлом при длительном контакте, вызывающее появление дополнительной силы прилипания. Сила прилипания в некоторых случаях существенно изменяет технические характеристики агрегатов. Данные недостатки устранены в конструкции КУ, показанного на рис. 7.10, л. Комбинированное уплотнение, состоящее из резинового элемента 3, тонкой (30-100 мкм) фторопластовой пленки 2 и седла 1, позволяет сочетать упругие свойства резины со свойствами фторопласта - не-прилипаемостью и химической стойкостью.

Преимущество КУ, показанного на рис. 7.10,А1,-малое гидравлическое сопротивление потоку рабочей среды, простота и высокая надежность. Такие КУ с седлом I и резиновым элементом в виде грибка 2 применяют в обратных клапанах.

На рис. 7.10, о показана простая конструкция КУ с резиновым уплотнителем в виде кольца 3, применяемая при небольшом давлении рабочей среды. Здесь подвижной деталью может быть как седло 1, так и клапан 2.

Кроме пластмассовых и резиновых уплотнителей в КУ находят применение уплотнители, выполненные из твердых минералов и керамики (рис. 7.10,п). Тщательно обработанные шарик 2 и седло / обеспечивают большой ресурс, широкий диапазон давлений и температур.

Металлопластмассовые КУ с уплотнительными элементами из фторопластов, поликарбоната, поликапролактама и других материалов широко применяют в агрегатах и арматуре ответственного назначения.

Для трубопроводной арматуры, работающей при давлении от 2,66 до 4-10" Па и 9 =-200...+225°С, типы, конструкции и размеры КУ (затворов) с уплотнителем из фторопласта-4 регламентированы ОСТ 26-07-1375-82. Применение указанных в стандарте типов КУ определяется условиями эксплуатации (табл. 7.8).

Конструкции и размеры КУ в зависимости от р и Dy должны соответствовать табл. 7.9...7.14.

Крепление уплотнительных колец и контроль качества крепления выполняют согласно ОСТ 26-07-2047-82. Допуски формы и расположения уплотнительных поверхностей задают по степени точности 9 ГОСТ 24643-81.

Направление подачи среды для КУ типов II, IV, VI - любое, для КУ типов I, III, V - под клапан. Размеры твердых частиц механических примесей в рабочих средах для КУ типа VI не дозшны превышать 140 мкм, а для КУ остальных типов 70 мкм по максимальному измерению.

Допустимые удельные нагрузки (контактное давление) на уплотнение зависят от типа КУ и эксплуатационных условий (табл. 7.15).

Для КУ с уплотнителем из фторопласта-4 ОСТ 26-07-2044 - 82 регламенти-



Условия эксплуатации клапанных уплотнений различных типов
