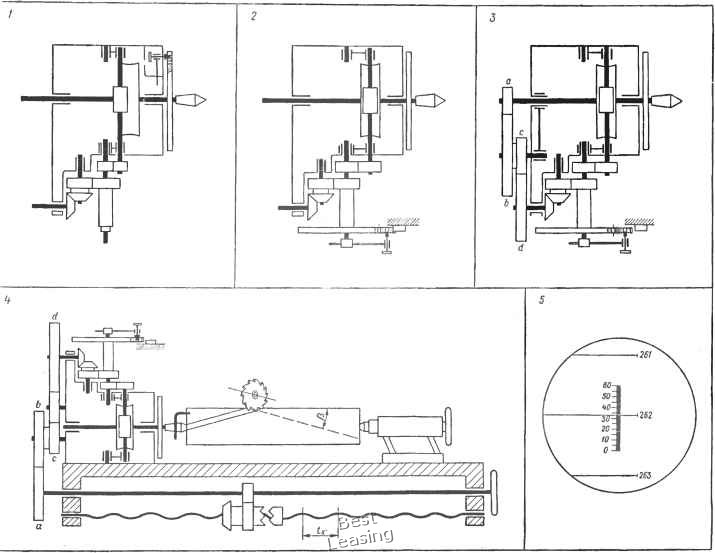

77. кинематические схемы настроек делительных головок для различных методов деления: / - непосредственного деления; 5 -простого деления; 3 - дифференциального деления; 4 - 4резеросания винтовые канавок; 5 - поле зрения в окуляре оптической делительной головки

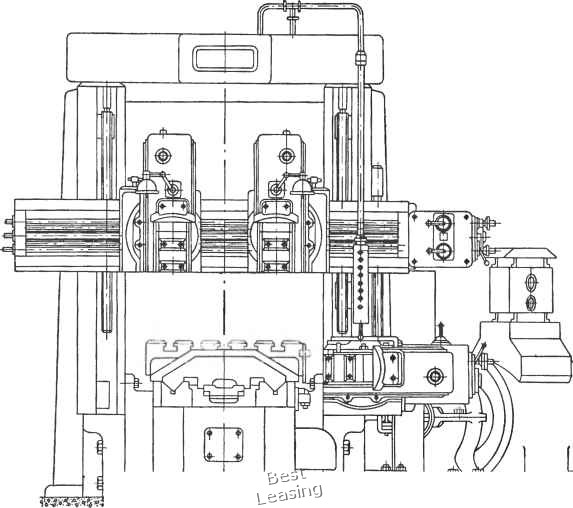

Рис. 78. Общий вид двухстоечного продольно-сгрогального станка модели 7231А

птОо61мин

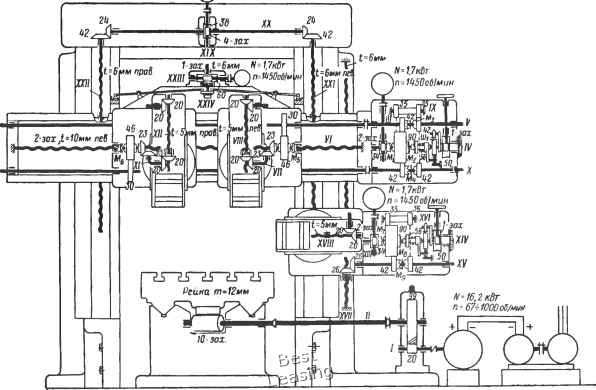

Рис. 7У. Кииемажчлкая схеме двуАСтосчного продольио-и-рогальиого станка модели 7231А
